产品特点：

1、专为货车、特种车辆开发360度全景影像，有大车360拼接算法，体积小、高度集成、宽温设计，工作温度-30~70度。

2、符合ISO - 7637标准及车载电源规范，采用DC10 - 36V宽电压、防反接设计，强化TVS + ESD，主电源有法拉电容，保障非法断电录像可靠性。

3、支持CVBS/VGA/AHD等多种视频输出。

4、支持专为大车360全景影像系统开发的智能语音声控系统，可语音控制360度全景影像，保障行车安全。

5、采用自有算法，通过主机内传感器，360度全景影像能按应用场景自动显示视角。

6、有两种存储设计，支持SD卡存储，体积小、低功耗、超级抗震。

7、支持电子后视镜产品模式，主机有双AHD输出功能，可将360画面同时显示在两块屏幕上，有电子后视专用软件，支持车速检测，能在设定速度时输出控制信号切换电子后视镜显示。

8、支持4路AHD720P相机功能，支持双AHD同时输出，一路给360主机，一路分给DVR主机。

规格参数：

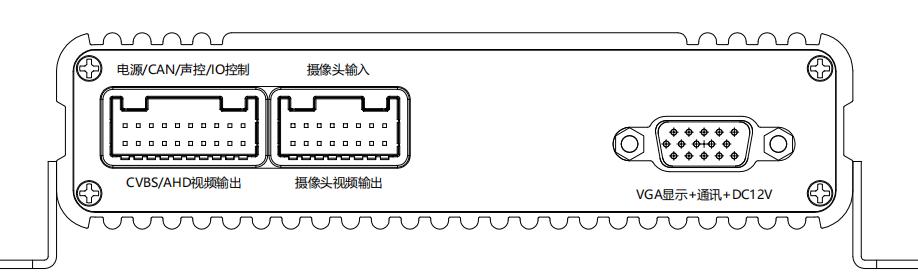

主机后面板接口定义：

输入电压为DC10-36V，IO检测电压范围DC10-36V，IO输出电压与系统电压一致,最大支持1A电流，CAN 2.0总线。

红外&指示灯功能

4P IO检测线接头（倒车+左+右+手刹 检测线）

检测线电压范围DC10-36V

l 倒车火线（紫色）

把汽车锁匙置于ON档，测电笔一端搭铁，一端接要测试的线，挂上倒档，测电笔亮，倒档取消，测电笔灭，则是倒档控制线。

l 左转向灯线（白色）

把汽车锁匙置于ON档，测电笔一端搭铁，一端接要测试的线，打开左转向灯开关，测电笔灯与转向灯频率一致，一亮一灭，就是左转向灯。

l 右转向灯线（白色）

把汽车锁匙置于ON档，测电笔一端搭铁，一端接要测试的线，打开左转向灯开关，测电笔灯与转向灯频率一致，一亮一灭，就是左转向灯。

l 手刹开关线（P档）

把汽车锁匙置于ON档，测电笔一端搭铁，一端接要测试的线，放下手刹，注意看原车仪表上的手刹灯P灯信号，灯灭，表示手刹松开了，测电笔灯亮，拉起手刹灯灭，就是手刹线。

特别强调，大车手刹都是气刹，当车车辆气缸的气压不足时，手刹放下时，P灯会一直亮，手刹不会释放开来，此时应该把车辆启动打气，再尝试。

手刹传感器一般在手刹气管上，沿着手刹气管就可以找到。

没有选配雷达功能的产品，此线可以不接。

3P 电源线接头（常电、ACC、地线）

电源电压输入范围DC10-36V

l B+常电（黄色）

把汽车锁匙置于OFF档，测电笔一端搭铁，一端接要测试的线，测电笔亮，则为常电。

特别强调，常电要接在受原车总电源控制的线上，以免长时间不用车导致汽车电池漏电。

l ACC点火开关控制线（红色）

把汽车锁匙置于OFF档，测电笔一端搭铁，一端接要测试的线，测电笔灭，此时将汽车锁匙旋转一档（ACC档），测电笔亮，则为ACC。

l GND地线，搭铁线（黑色）

直接与车身搭铁。

    以上三根线，常规在原车的收音机主机后面都有。
