产品型号

EA-H04Q2

功能概述

预览、录像、回放、网传、定位

系统

操作系统

Linux 3.18

控制模式

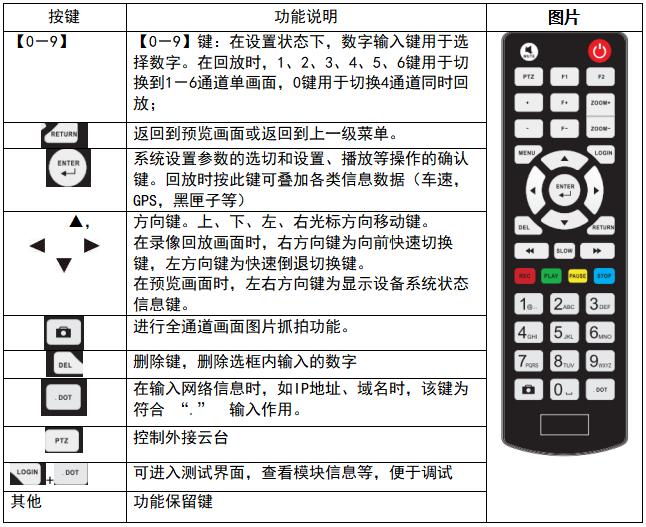

UI 、遥控器、手机APP、WEB

视频

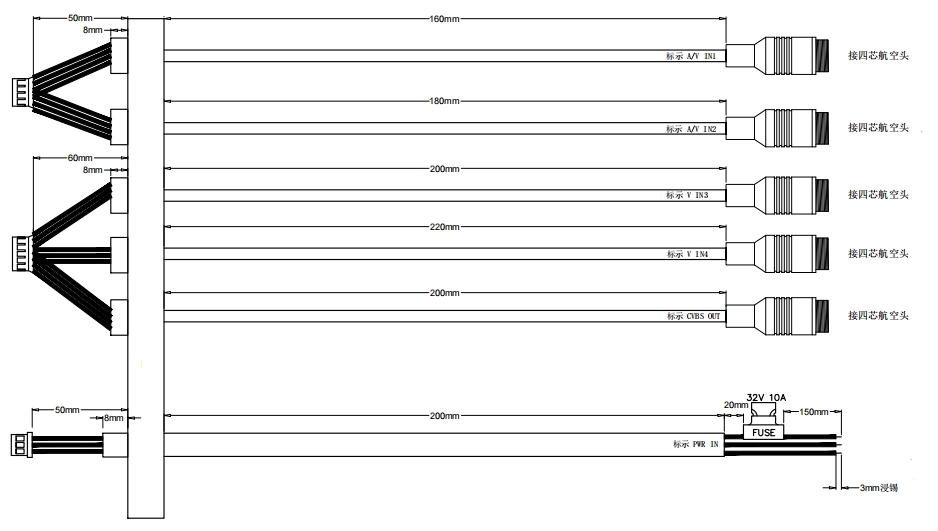

输入

4路AHD 1080P+1路IPC视频输入

输出

1路CVBS输出（VGA输出选配）

OSD

字符叠加，如日期，时间，通道ID、GPS、车牌号等

视频压缩格式

H.265压缩编码. 采用Hisilicon 3520D高性能处理器.

预览功能

1、4画面拼接预览，支持事件触发全屏和拼接切换显示功能

帧率

1080P:60帧/秒，单路最大15帧/秒；720P: 120帧/秒，单路最大30帧/秒；

分辨率

可支持1080P、720P、D1编码格式输入

画质

1到3级录像可配, 最优1级, 最低3级

码率

D1: 512,768,1024  三级级可选；720P:1024,2048,4096, 三级级可选；1080P: 2048,4096,6144，三级级可选

音频

音频输入/出

3路音频输入、1路音频输出，独立对讲手麦接口

压缩格式

支持G.726，G711编码

录像

录像方式

支持单SD卡录像，录满后并进行循环删除（删除的是时间最早的录像）。

录像搜索

可根据录像时间、录像类型、录像储存等条件搜索

录像模式

默认开机录像，支持手动录像、报警录像、定时录像等

录像回放

支持本机回放，最大支持4路同步回放，同时对文件中的车辆信息进行分析

支持快进、快退、播放、暂停控制,支持2, 4, 8, 16倍速度快进或快退，支持选时回放控制

网络

3G/4G/5G

EVDO/TD-SCDMA/WCDMA/TDD-LTE/FDD-LTE 等

WIFI

802.11b/g/n/  2.4G/5.8G可选

Ethernet

网络航空头 （100 M）

定位

GPS/BD

定位，速度检测，时间同步

存储

SD卡

支持1张SD卡，最大512GB容量

接口

USB

1xUSB2.0，用于数据导出，升级使用

SD卡

1 x SD 卡槽

SIM卡

1 x SIM 卡槽，流量卡插槽

串口

支持1个RS232，可选配1个RS485，外接传感器

I/O口

4个开关输入，可兼容1个模拟输入

网口

选配

WIFI-ANT

WIFI天线接口

4G-ANT

4G天线接口

GPS-ANT

GPS天线接口

电源输入

8~36V

输入电压为+8V～+36V，电压长期低于8V，或长期高于36V，设备自动关机，进入保护模式

电源输出

CAME_12V * 6

4路摄像头电源输出，1路显示屏电源输出，1路网口电源输出,每路0.5A

12V OUT

输出电压12V（+/-0.2V），最大电流1A

5V OUT

输出电压5V（+/-0.2V），最大电流1A

车钥匙（ACC）信号

≤6V

车钥匙关闭

≥7.5V

车钥匙打开

内置UPS

2*2.7V，7F

上电充电，3分钟充满。外部掉电可保持系统工作5S，完成数据保存关机

物理特性

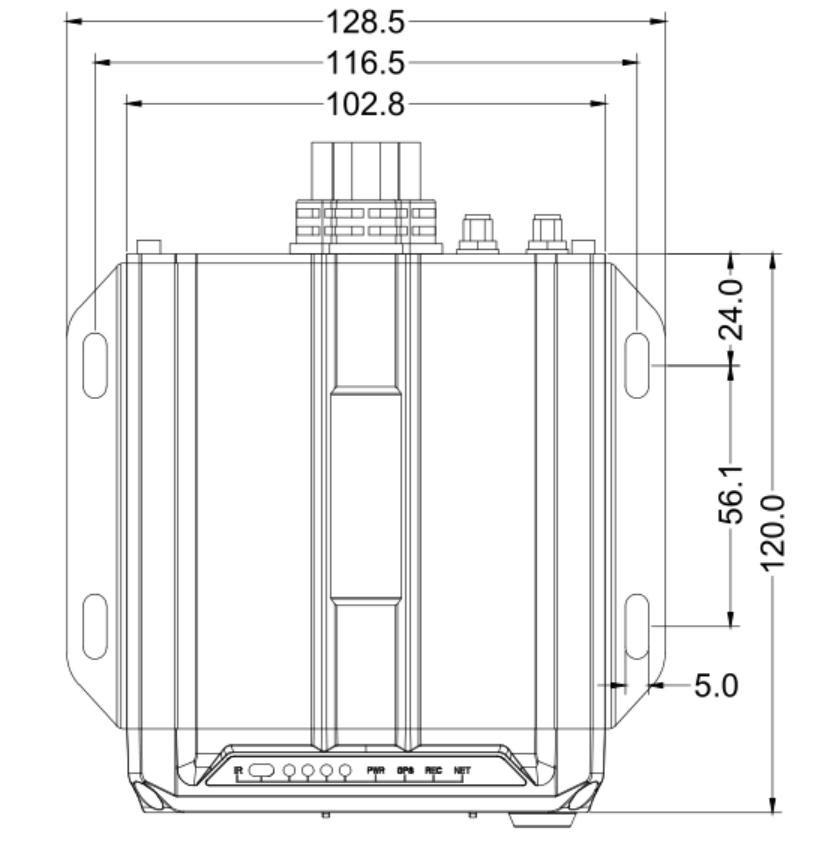

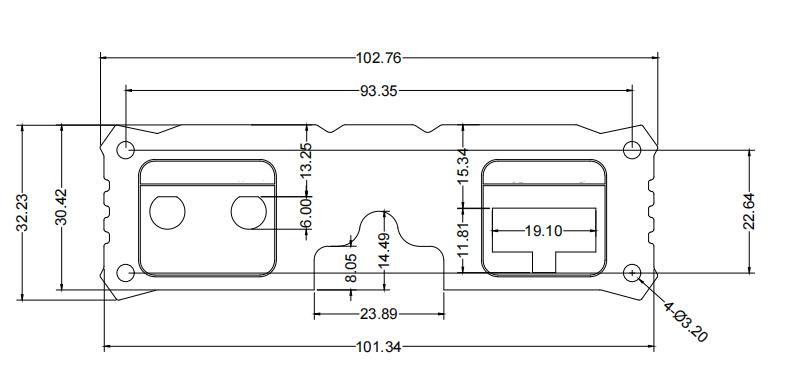

尺寸（mm）

120 (L)x 128(W) x 33(H)

环境

工作温度

-20-70℃

工作湿度

8%-90%（无凝结）
